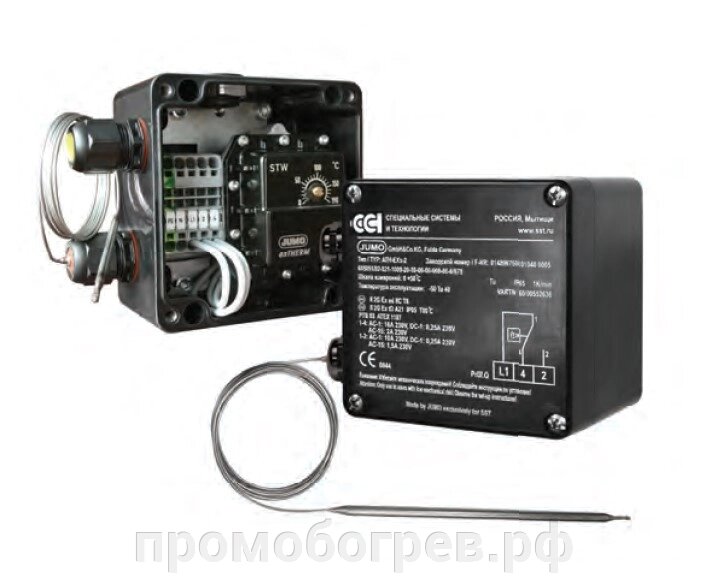

Термостат exTHERM-AT, тип 60/00679925

Особенности и преимущества термостата exTHERM-AT, тип 60/00679925

- Установка в непосредственной близости от обогреваемого объекта
- Самостоятельная коммутация контактов до 25 А
- Сигнальный контакт разомкнутого состояния
- Клеммные зажимы, не требующие обслуживания
- Температура эксплуатации -55 …+50 °C (-60 …+70 °C в специальном исполнении)
- Термостат соответствует RoHS и не содержит кадмия

Взрывозащищенный термостат eхTHERM-AT предназначен для контроля и регулирования температур технологических трубопроводов во взрывоопасных зонах (зона 1 и зона 21). Термостат представляет собой реле температуры и работает по принципу расширения газа или жидкости. Переключения перекидного контакта реле устройства осуществляются в пределах гистерезиса относительно установленной температуры поддержания. Электрическим переключающим устройством служит микровыключатель (без дополнительного источника питания), расположенный внутри огнеупорного корпуса. Допускается вводить в термостат бронированные кабели с уплотнением по оболочке поверх брони.

Алгоритм работы exTHERM-AT, тип 60/00679925

Когда температура у чувствительного элемента опускается ниже установленного заданного значения (дифференциала переключения), микровыключатель срабатывает через передаточный механизм, и силовая электрическая цепь замыкается (контакты 1–2). При этом сигнальная цепь размыкается (контакты 1–4). Если температура у чувствительного элемента превышает установленное заданное значение (дифференциал переключения), микровыключатель срабатывает, силовая электрическая цепь размыкается (контакты 1-2). Сигнальная цепь, в свою очередь, замыкается (контакты 1–4).

Технические характеристики exTHERM-AT, тип 60/00679925

Диапазон регулирования температуры 0 °C ... +190 °C
Коммутационная способность силовых
контактов (1-2), при ~220 В) 25 А
Коммутационная способность сигнальных
контактов (1-4), при ~220 В) 2 А
Габаритные размеры (без учета кабельных
вводов) 122×120×91,5 мм
Масса 1,2 кг
Температура эксплуатации -55 °C ... +50 °C
Степень защиты корпуса по ГОСТ 14254-96 IP65
Материал капилляра Нержавеющая сталь
Диаметр чувствительного элемента 4 мм
Гистерезис 7 %
Подвод кабеля
Пластиковый кабельный ввод
М20x1,5 (ø обжима 7…13 мм)
Заглушка М25x1,5
Сечение подключаемых проводов До 4 мм2 включительно
Маркировка взрывозащиты 1Ех de ||С T4/Т5/Т6 Gb
