Саморегулирующийся греющий кабель HTSX 20-2-OJ

Саморегулирующийся греющий кабель HTSX 20-2-OJ от компании А-ПРОЕКТ - Системы промышленного обогрева - фото 1
Цену уточняйте
В наличии

Описание

ПРИМЕНЕНИЕ Саморегулирующийся греющий кабель HTSX 20-2-OJ

Саморегулирующиеся нагревательные кабели HTSX 20-2-OJ предназначены специально для поддержания температуры рабочих процессов или защиты от замерзания в средах, где требуется воздействие высоких температур. Нагревательный кабель HTSX выдерживает воздействие температуры, соответствующей температуре продувки паром.

Выходная мощность кабеля HTSX 20-2-OJ может иметь разные показатели в зависимости от температуры окружающей среды. Колебания температуры окружающей среды или тепла, которое теряется через теплоизоляцию, компенсируются автоматически на всем протяжении обогреваемой трубы. Кабели HTSX 20-2-OJ сертифицированы для применения в обычных (не отнесенных к какой-либо категории) зонах и в потенциально взрывоопасных средах в соответствии с директивой ATEX и системой сертификации IECEx.

ХАРАКТЕРИСТИКИ:

  • Удельная мощность................................9, 19, 29, 38, 48, 64 Вт/м при 10 °C
  • Номинальное напряжение питания 1.................230 В перем. тока
  • Максимальная температура поддержания..... 150 ºC
  • Максимальная температура воздействия
  • Непрерывное воздействие, питание выключено......................................204 °C
  • Периодическое воздействие, питание включено или выключено..............250 °C
  • Минимальная температура монтажа ...............-60 °C
  • Минимальный радиус изгиба
  • при -15 °C.......................................................10 мм
  • при -60 °C ......................................................32 мм
  • Температурный класс 2................................................
  • HTSX 3-2, 6-2, 9-2, 12-2, 15-2..............................T3
  • HTSX 20-2 ...........................................................T2
  • На основе стабилизированной конструкции 3................................................ T3 - T6

Примечания

1. Кабель может иметь разные напряжения питания. По вопросам проектирования систем обогрева обращайтесь в компанию Термон.

2. Температурный класс указан в соответствии с правилами испытательной организации международного уровня.

3. Нагревательные кабели компании Термон одобрены к использованию для указанных температурных классов с использованием метода стабилизированной конструкции. Данный метод позволяет применять кабель во взрывоопасных средах без использования ограничивающих термостатов. Чтобы определить температурный класс, вы можете воспользоваться программным обеспечением для проектирования систем электрообогрева CompuTrace® или обратиться в компанию Термон, которая окажет вам помощь по любым вопросам, связанным с проектированием систем обогрева.

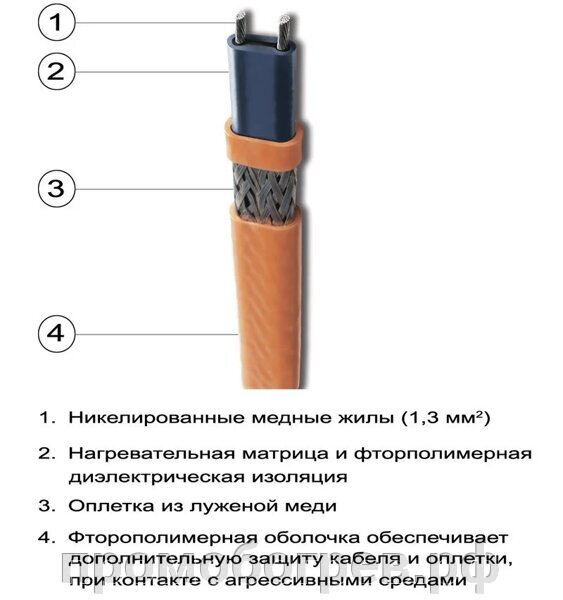

КОНСТРУКЦИЯ:

1. Никелированные медные шины (1,3 мм2).

2.Нагревательная матрица и фторполимерная диэлектрическая изоляция.

3. Оплетка из луженой меди.

4. Фторполимерная оболочка обеспечивает дополнительную защиту кабеля и оплетки в условиях воздействия на них химикатов или веществ, вызывающих коррозию.

ОСНОВНЫЕ ПРИНАДЛЕЖНОСТИ

Компания Термон предлагает принадлежности для систем обогрева, специально предназначенные для быстрого и простого монтажа нагревательных кабелей Thermon.

Чтобы соответствовать требованиям по использованию систем обогрева, все кабели должны поставляться с комплектами для подключения, сертифицированными надлежащим образом.

Заделку «горячих» концов, эксплуатируемых при температуре более 230 °C, следует выполнять с использованием комплекта Terminator ZS/ZE или Terminator ZE-B.

ДИАГРАММА ВЫХОДНОЙ МОЩНОСТИ

1 Представленная на диаграмме выходная мощность относится к кабелю с оболочкой, установленному на изолированной металлической трубе при рабочем напряжении, указанном ниже

НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ И ТИПЫ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ

Ниже приведены максимальные значения длины цепи для автоматических выключателей, рассчитанных на определенную силу тока. Номинальные характеристики автоматического выключателя и его защита от замыкания на землю должны соответствовать применимым местным требованиям. За информацией касательно проектирования автоматических выключателей и их производительности при других показателях рабочего напряжения обращайтесь в компанию Термон.

Оборудование должно быть оснащено защитой от замыкания на землю для каждой распределительной цепи, обеспечивающей питание электронагревательного оборудования.

Примечание

1. Чтобы более точно рассчитать показатели выходной мощности в зависимости от температуры трубы, воспользуйтесь программой CompuTrace®.

2. Максимальные значения длины цепи приведены здесь, исходя из показателей тока мгновенного срабатывания согласно документу IEC 60898 при указанной пусковой температуре и при температуре поддержания 10 °C. За информацией касательно максимальной длины цепи при других показателях тока срабатывания обращайтесь в компанию Термон.

3. Поскольку нагревательная система, как правило, используется для обеспечения требуемой температуры поддержания для содержимого трубы, питание кабеля может происходить при более низких температурах. За информацией касательно проектирования систем электрообогрева при более низкой пусковой температуре обращайтесь в компанию Термон.

4. Максимальная длина цепи указана для одного непрерывного сегмента кабеля, а не для взятых вместе сегментов кабеля.

Характеристики

Код товара
HTSX 20-2-OJ
Производитель
Thermon
Изоляция
Фторполимер
Частота
50
Количество жил
2
Минимальный радиус изгиба
32
