JB-EX-25/35MM2 Cоединительная коробка (6xM25)

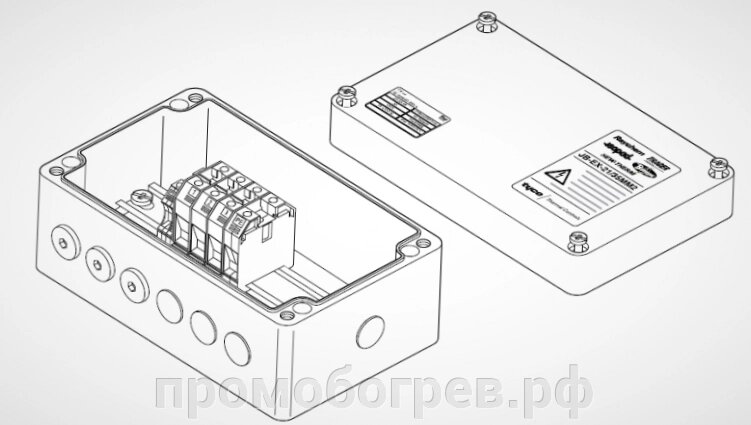

JB-EX-25/35MM2 Cоединительная коробка (6xM25) от компании ООО "А-Проект" - фото 1
26 935 ₽
В наличии

Доставка

Показать все 7 способов доставки

Оплата

Характеристики

Код товара
1244-006654
Производитель
Raychem
Вес
1,9 кг
Частота
50
Напряжение сети
220~240 В, 380~400 В
Максимальная температура окружающей среды
55
Минимальная температура окружающей среды
-50
Клеммы
3 шт., винтовые клеммы WDU35, 2 шт., клеммы заземления WPE10 для заземляющих вводов греющего кабеля, 1 шт., клемма заземления WPE35 для силового кабеля
Показать полностью
Вес погонного метра
1.9
Вводы
6 x M25, 1 x M40
Степень защиты оболочки
IP66
Макс. сила тока
100 A
Макс. напряжение питания
690

Описание

Соединительная коробка JB-EX-25/35MM2 для использования в промышленных условиях во взрывоопасных зонах с греющими кабелями с минеральной изоляцией, когда требуется большой размер клемм. Данная коробка может использоваться для соединения силовых кабелей, греющих кабелей и холодных вводов.

В зависимости от конфигурации системы, коробка JB-EX-25/35MM2 может вмещать несколько греющих кабелей / холодных вводов и силовой кабель. Кабельные сальники M25предустановлены на греющие кабели с заводскими соединениями. В случае, если концевая заделка выполняется на месте (при монтаже), обратитесь к документу DOC-606, в котором представлена подробная информация о необходимых комплектующих.

Соединение кабелей выполняется с помощью монтируемых на DIN-рейку клемм Weidmuller, обеспечивающих безопасную, надежную и не требующую обслуживания эксплуатацию. Коробка может монтироваться на стену с помощью четырех монтажных отверстий в основании коробки.

Комплектация JB-EX-25/35MM2 :

  • соединительная коробка с винтовыми клеммами на DIN-рейке - 1 шт.
  • заглушки M25 - 3 шт.
  • заглушки для защиты от дождя M25 (временные) - 3 шт.
  • заглушка M40 - 1 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Коробки JB-EX-25/35MM2

Назначение
Коробка для подвода питания, концевая коробка, коробка для сращивания для греющих кабелей последовательного типа (с минеральной изоляцией) при использовании концевой заделки с сальниками M25. Распределительная коробка для силовых кабелей
Вводы
6 x M25
1 x M40
Материал конструкции

Коробка и крышка
Стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета
Прокладка крышки
Силоксановый каучук
Винты крышки
Нерж. сталь (невыпадающие)
Пластина заземления
Сталь, оцинкованная, голуб.
Степень защиты оболочки
IP66
Допустимая температура окружающей среды
–55...+55°C
Клеммы

Количество и тип
3 шт., винтовые клеммы WDU35,
2 шт., клеммы заземления WPE10 для заземляющих вводов греющего кабеля
1 шт., клемма заземления WPE35 для силового кабеля
Распределительная коробка может вместить до 6 клемм фаза/нейтраль
(максимальное общее количество клемм — 10)
Маркировка
1, 2, 3, 3 x PE
Мин. сечение жил
2,5 мм2 многопров. или однопров.
Макс. сечение жил
35 мм2 многопров. или 16 мм2 однопров.
Макс. напряжение питания
690 В перем. тока
Макс. сила тока
100 A
КОМПЛЕКТУЮЩИЕ (ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО)

Сальники для силовых кабелей
GL-36-M25 — сальник для взрывоопасных зон для кабелей ∅ 19-28 мм, до -55°C
GL-51-M40 — сальник для взрывоопасных зон для кабелей ∅ 17-28 мм, до -55°C
GL-45-M32 — сальник для взрывоопасных зон для кабелей ∅ 14-21 мм, до -55°C
Адаптер для кабельных вводов
REDUCER-M40/32-EEXE, сертифицированный для взрывоопасных зон переходник с M40 (внешняя резьба) на M32 (внутренняя резьба)
Клеммы
Клеммы фаза/нейтраль для кабелей сеч. 35 мм2 - HWA-WDM-PHASE-35
Клемма заземления для кабелей сечением 10 мм2 - HWA-WDM-EARTH-10
Клемма заземления для кабелей сечением 35 мм2 - HWA-WDM-EARTH-35
Боковая пластина - HWA-WDM-PLATE
Клеммная перемычка (на 2 клеммы) - HWA-WDM-JUMPER-35-2
Клеммная перемычка (на 3 клеммы) - HWA-WDM-JUMPER-35-3
Набор для холодных вводов с полимерной изоляцией
С20-PI-PA-KIT имеет сальник сертифицированный для применения во взрывоопасных зонах, полиамид, макс. -40°С
С20-PI-M0-KIT имеет сальник сертифицированный для применения во взрывоопасных зонах, никелированная латунь, макс. -55°С
(используется с коробками со встроенной пластиной заземления или болтом заземления)

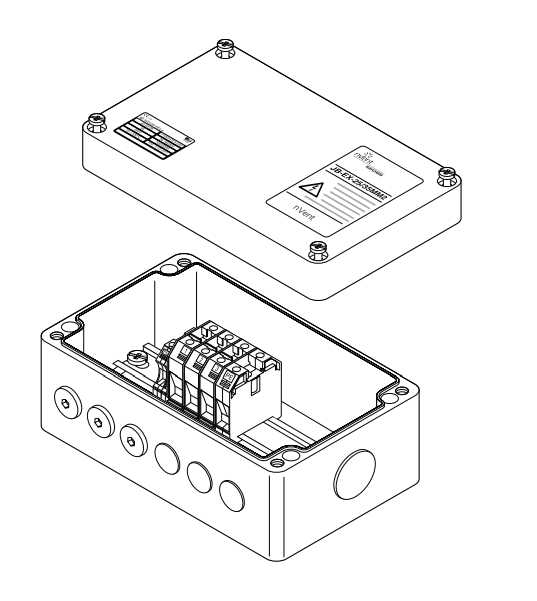

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ

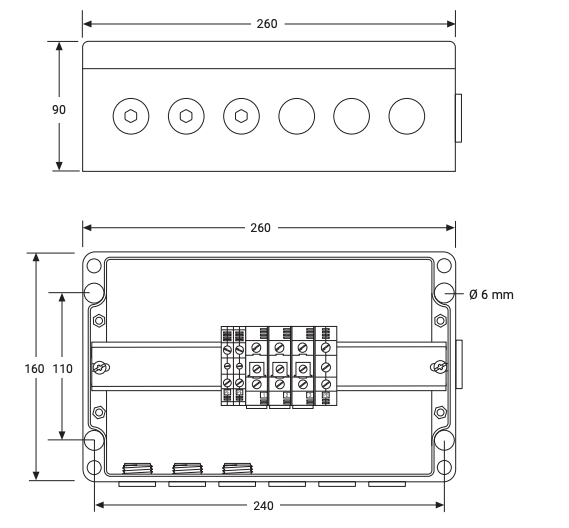

Номинальные размеры
