JB-EX-21/35MM2 Трехфазная соединительная коробка (1xM40 + 6xM20)

Соединительная коробка JB-EX-21/35MM2 для использования в промышленных условиях во взрывоопасных зонах с греющими кабелями с полимерной и минеральной изоляцией, когда требуется большой размер клемм. Данная коробка может использоваться для соединения силовых кабелей, греющих кабелей и холодных вводов. В зависимости от конфигурации системы, коробка может вмещать несколько греющих кабелей / холодных вводов и силовой кабель. Соединительные наборы M20 заказываются отдельно в зависимости от типа используемого греющего кабеля. Соединение кабелей выполняется с помощью монтируемых на DIN-рейку винтовых клемм Weidmuller, обеспечивающих безопасную, надежную и не требующую обслуживания эксплуатацию. Коробка может монтироваться на стену с помощью четырех монтажных отверстий в основании коробки.

НАЗНАЧЕНИЕ JB-EX-21/35MM2

Коробка для подвода питания, концевая коробка, коробка для сращивания греющих кабелей последовательного типа (с полимерной и минеральной изоляцией) при использовании подсоединительных наборов M20. Распределительная коробка для силовых кабелей

КОМПЛЕКТАЦИЯ JB-EX-21/35MM2

1 соединительная коробка с винтовыми клеммами на DIN-рейке

3 заглушки M20

3 заглушки для защиты от дождя M20 (временные)

1 заглушка M40

МАТЕРИАЛЫ КОНСТРУКЦИИ КОРОБКИ JB-EX-21/35MM2

Коробка и крышка - Стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета

Прокладка крышки - Силоксановый каучук

Винты крышки - Нерж. сталь (невыпадающие)

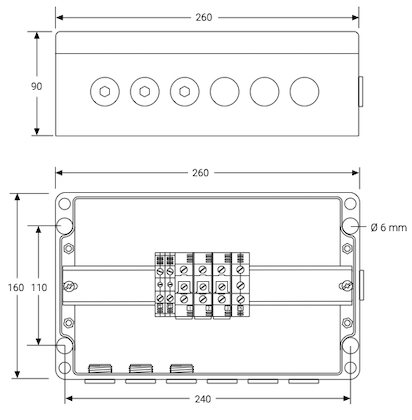

НОМИНАЛЬНЫЕ РАЗМЕРЫ JB-EX-21/35MM2

КОМПЛЕКТУЮЩИЕ (ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО)

Сальники для силовых кабелей:

GL-51-M40 — сальник для взрывоопасных зон для кабелей ∅ 19-28 мм, до -55°C

GL-45-M32 — сальник для взрывоопасных зон для кабелей ∅ 14-21 мм, до -55°C.

Адаптер для кабельных вводов - REDUCER-M40/32-EEXE, сертифицированный для взрывоопасных зон переходник с M40 (внешняя резьба) на M32 (внутренняя резьба)

Клеммы:

Клеммы фаза/нейтраль для кабелей сеч. 35 мм2 : HWA-WDM-PHASE-35

Клемма заземления для кабелей сечением 10 мм2 : HWA-WDM-EARTH-10

Клемма заземления для кабелей сечением 35 мм2 : HWA-WDM-EARTH-35

Боковая пластина: HWA-WDM-PLATE

Клеммная перемычка (на 2 клеммы): HWA-WDM-JUMPER-35-2

Клеммная перемычка (на 3 клеммы): HWA-WDM-JUMPER-35-3.

Набор для холодных вводов с полимерной изоляцией:

С20-PI-PA-KIT имеет сальник сертифицированный для применения во взрывоопасных зонах, полиамид, макс. -40°С

С20-PI-M0-KIT имеет сальник сертифицированный для применения во взрывоопасных зонах, никелированная латунь, макс. -55°С (используется с коробками со встроенной пластиной заземления или болтом заземления)

Набор для уплотнения прохода через теплоизоляцию - IEK-20-PI

Сальник для холодных вводов с минеральной изоляцией - В случае модулей с заводской концевой заделкой уже присутствует.
