JB-EX-20 Однофазная соединительная коробка

JB-EX-20 Однофазная соединительная коробка от компании ООО "А-Проект" - фото 1
16 835 ₽
В наличии
В наличии

Описание

Коробка JB-EX-20 для подвода питания для греющих кабелей последовательного типа с полимерной и минеральной изоляцией и греющих кабелей параллельного типа с постоянной мощностью обогрева (FMT и FHT), оконечная коробка (при подключении «звездой») для греющих кабелей с полимерной и минеральной изоляцией, использующих подсоединительные наборы M20

Соединительная коробка JB-EX-20 для использования в промышленных условиях во взрывоопасных зонах с греющими кабелями nVent RAYCHEM FMT, FHT и кабелями с полимерной и минеральной изоляцией.

Может использоваться для соединения силовых кабелей, соединения греющих кабелей и подсоединения греющих кабелей к холодным вводам. В зависимости от конфигурации системы, в коробку могут вводиться греющие кабели, холодные вводы и силовые кабели.

Подсоединительные наборы M20 заказываются отдельно в зависимости от типа используемого греющего кабеля. Кабели подсоединяются к пружинным клеммам, размещенным на DIN-колодке, и обеспечивающих лёгкий монтаж и безопасную, надежную и не требующую обслуживания эксплуатацию.

Коробка JB-EX-20 монтируется на стену или на трубу посредством четырех монтажных отверстий, расположенных в ее основании. При монтаже этой коробки на трубопроводах необходимо использовать стандартные опорные кронштейны.

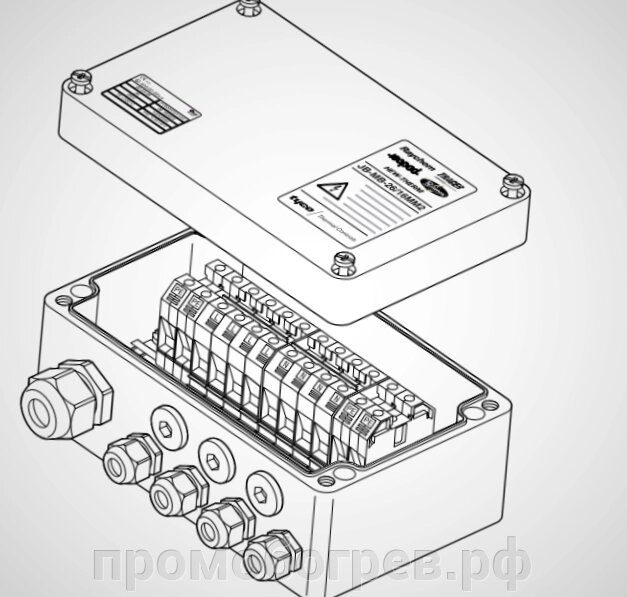

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ

Основные преимущества JB-EX-20:

  • простота монтажа и обслуживания
    • Большой внутренний объем
    • подпружиненные контакты
  • Высокая надежность, комплексное испытание совместно с греющими кабелями
  • Совместимы с кабелями питания, имеющими сечение до 10 мм?
  • Сертифицированы для использования во взрывоопасных зонах

Для греющих кабелей и кабелей питания большого сечения, более высоких токов нагрузки или при необходимости наличия большего числа вводов, могут использоваться соединительные коробки типов JB-82, JB-EX-21, JB-EX-21/35MM2, JB-EX-25/35MM2 и JB-EX-32/35MM2.

Комплектация JB-EX-20

Соединительная коробка с пружинными клеммами на DIN-рейке
1 заглушка M20
2 заглушки M20 от дождя (временные)
1 кабельный сальник M25, серт. для использ. во взрывоопасных зонах, для силовых кабелей диаметром 8-17 мм
1 клеммная перемычка, позволяющая осуществлять различные схемы подключения (устанавливается вместо боковой пластины)

Технические характеристики коробки JB-EX-20

Назначение
Коробка для подвода питания для греющих кабелей последовательного типа с полимерной и минеральной изоляцией и греющих кабелей параллельного типа с постоянной мощностью обогрева (FMT и FHT), оконечная коробка (при подключении «звездой») для греющих кабелей с полимерной и минеральной изоляцией, использующих подсоединительные наборы M20
Вводы
3 x M20
1 x M25
Материал конструкции

Коробка и крышка
Стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета
Прокладка крышки
Силоксановый каучук
Винты крышки
Нерж. сталь (невыпадающие)
Пластина заземления
Степень защиты оболочки
IP66
Допустимая температура окружающей среды
–55...+55°C
Клеммы

Количество
4 шт., пружинные
Маркировка
1, 2 + 2 x PE
Макс. сечение жил
10 мм2 (однопров. и многопров.)
Макс. напряжение питания
590 В перем. тока
Макс. сила тока
53 A
КОМПЛЕКТУЮЩИЕ (ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО)

Дополнит. опорные кронштейны
SB-100, SB-101, SB-110, SB-111
Кабельный сальник силового кабеля
GL-36-M25 (входит в комплект) до -55°C, 8-15 мм
Дополнительные клеммные блоки (*)
Клеммы фаза/нейтраль: HWA-WAGO-PHASE Клемма заземления: HWA-WAGO-EARTH Боковая пластина: HWA-WAGO-ENDPLATE Клеммная перемычка: HWA-WAGO-JUMPER
Подсоединительный набор для греющ. кабелей FMT и FHT
C20-01-F (термоусаживаемый подсоединительный набор с пластиковым сальником)
Набор для прохода через теплоизоляцию для гр. кабелей FMT и FHT
IEK-25-04 или IEK-25-PIPE
Сальник для холодных вводов с полимерной изоляцией
С20-PI-PA-KIT имеет сальник сертифицированный для применения во взрывоопасных зонах, полиамид, до -40°С
Набор для прохода через теплоизол. для холодных вводов с полим. изол.
IEK-20-PI
Заглушка
HWA-PLUG-M20-EXE-PLASTIC
Вес
0,9 кг

Характеристики

Код товара
1244-000590
Производитель
Raychem
Вес
0,9 кг
Частота
50
Напряжение сети
220~240 В
