JB-MB-25/16MM2 Проходная коробка

JB-MB-25/16MM2 Проходная коробка от компании А-ПРОЕКТ - Системы промышленного обогрева - фото 1
29 315 ₽
В наличии
В наличии

Описание

RAYCHEM JB-MB-25/16MM2 — сертифицированные ATEX распределительные из полиэстера коробки, которые могут использоваться во взрывоопасных зонах.

Коробка JB-MB-25/16MM2 предназначена для распределения электропитания на кабели подвода питания к цепям обогрева количеством до четырёх. Эта коробки специально предназначены для запитывания нескольких коротких цепей обогрева из одной точки, обычно в зонах КИПиА или в случаях ограниченной силовой инфраструктуры.

Кабели подсоединяются с помощью размещённых на DIN рейке винтовых клемм, позволяющих использовать кабели с широким диапазоном сечения жил. Клеммы уже снабжены необходимыми клеммными перемычками для снижения времени на монтаж. Коробка может монтироваться на стену с помощью четырёх монтажных отверстий в основании коробки, также может монтироваться на трубопровод с помощью стандартного опорного кронштейн

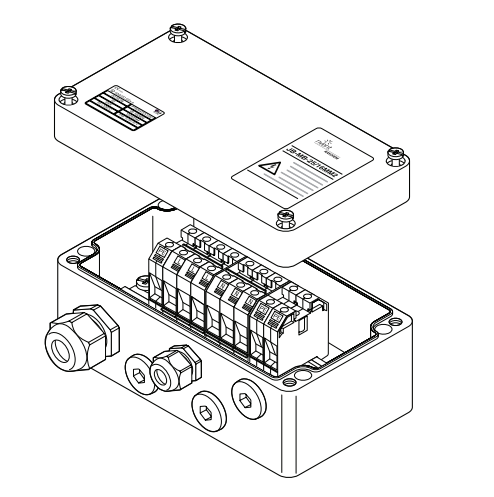

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ

Технические характеристики коробки RAYCHEM JB-MB-25/16MM2:

Назначение
Распределительная коробка
Вводы
1 x M32
4 x M25
Материал конструкции

Коробка и крышка
Стеклонаполненный полиэстер
Прокладка крышки
Силоксановый каучук
Винты крышки
Нержавеющая сталь (невыпадающие)
Степень защиты оболочки
IP66
Допустимая температура окружающей среды
–55...+55°C
Клеммы

Количество и тип
9 шт., винтовые клеммы Weidmuller, соединённые по 3, 6 x WDU16, 3 x WPE16, Макс. 8 клемм фаза/нейтраль с полной нагрузкой; макс. 12 клемм всего
Маркировка
1, 2, 3, 4, 5, 6 и PE
Мин. сечение жил
1,5 мм2 многопров. или однопров.
Макс. сечение жил
25 мм2 многопров. или 16 мм2 однопров.
Макс. сила тока
50 A
Макс. напряжение питания
690 В перем. тока
КОМПЛЕКТУЮЩИЕ (ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО)

Опорный кронштейн
SB-125 Номер по каталогу: 165886-000
Кабельный сальник M25 для силовых кабелей
GL-55-M25 (в комплекте 1 шт.) Номер по каталогу: 774424-000
Кабельный сальник M32
GL-45-M32 (в комплекте) Номер по каталогу: 1244-000847
Заглушки М25
Заглушки М25 HWA-PLUG-M25-PLASTIC (в комплекте 3 шт.) Номер по каталогу: 434994-000
Клеммы фаза/нейтраль 16 мм2
HWA-WDM-PHASE-16 (в комплекте 6 шт.) Номер по каталогу: 1244-006992
Клемма для заземления 16 мм2
HWA-WDM-EARTH-16 (в комплекте 3 шт.) Номер по каталогу: 1244-006993
Клеммная перемычка для соединения 2 клемм
HWA-WDM-JUMPER-16-2 Номер по каталогу: 1244-006997
Клеммная перемычка для соединения 3 клемм
HWA-WDM-JUMPER-16-3 Номер по каталогу: 1244-006998
Клеммная перемычка для соединения 4 клемм
HWA-WDM-JUMPER-16-4 Номер по каталогу: 1244-006999
Боковая пластина
HWA-WDM-PLATE Номер по каталогу: 124-007004
Вес
0,9 кг

Сертификация:

PTB 00 ATEX 1002 - II 2G/D EEx e II T6 IP66
ТС RU C-BE.МЮ62.В.00054/18 1Ex d e mb ia (ia) IIC T6…T4 Gb Ex tb IIIC T85°C…T135°C Db Темп. окр. среды -55°C…+55°C IP66 ООО "ПРОММАШ ТЕСТ

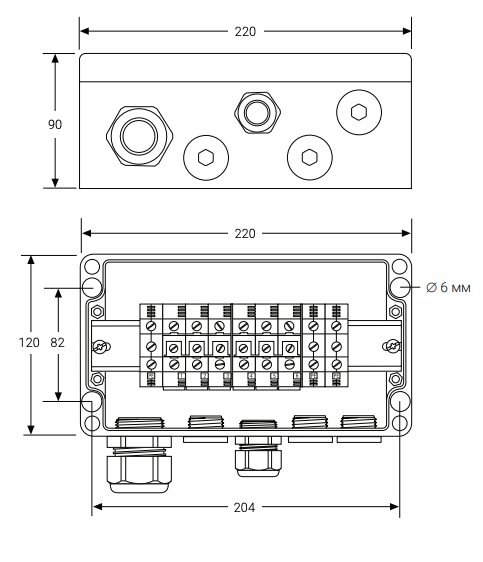

Номинальные размеры RAYCHEM JB-MB-25/16MM2

Номинальные размеры

Комплектация проходной коробки JB-MB-25/16MM2

  • 1 соединительная коробка с винтовыми клеммами Weidmuller на DIN-рейке, два комплекта по 3 клеммы + 3 клеммы заземления

  • 1 кабельный сальник М32, сертифицированный для взрывоопасных зон, для силовых кабелей диаметром от 14 до 21 мм

  • 1 кабельный сальник М25, сертифицированный для взрывоопасных зон, для силовых кабелей диаметром от 8 до 15 мм

  • 3 заглушки М25

Характеристики

Производитель
Raychem
Степень защиты
IP66
Вес
0,9 кг
Частота
50
Напряжение сети
220~240 В, 380~400 В
Максимальная температура окружающей среды
55
Показать все
