Соединительная коробка nVent RAYCHEM JBU-100-L-EP (113974-000 )
предназначена для подвода питания к нескольким (до трех) саморегулируемым греющим кабелям nVent RAYCHEM BTV, QTVR, XTV, KTV или VPL.
Коробка JBU-100-L-EP сертифицирована для применения во взрывоопасных зонах. Пружинные клеммы обеспечивают быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию.
Коробка является одним из компонентов в составе модульной системы для подвода питания к греющему кабелю. Она обеспечивает максимальную степень гибкости, устанавливается на стене или трубопроводе.
Подсоединительные наборы (М25) и наборы для уплотнения прохода через теплоизоляцию нужно заказывать отдельно. Коробка выпускается в двух базовых комплектациях, учитывающих местные условия монтажа. JBU-100-L-EP версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхъярким светодиодом и крышка коробки с линзой.
Данная коробка сертифицирована для применения в регионах МЭК. Она имеет четыре резьбовых ввода М25,пластину заземления и болт заземления. Предназначена для использования с бронированными кабелями и металлическими сальниками
Комплектация коробки JBU-100-L-EP:
- соединительная коробка с клеммником, пластиной заземления и зажимом заземления - 1 шт.
- светодиодный блок (только в -L версии) - 1 шт.
- заглушки М25 - 2 шт.
Преимущества JBU-100-L-EP:
- Простой и быстрый монтаж, вместительные коробки с фронтальным доступом и невыпадающими винтами крышки, надежными подпружиненными клеммными контактами для надежной фиксации.
- Часть компонента модульной системы, обеспечивающей максимальную гибкость
- Единая линейка для всех греющих кабелей параллельного типа для промышленности RAYCHEM
- Упрощенный проект системы обогрева для взрывоопасных зон, неотъемлемая часть для получения разрешения на монтаж системы
- Не требующий горячего монтажа: Неотверждаемый герметик в защитной манжете с неотверждаемым герметиком; без теплового фена, не требуется разрешение на огневые работы
- Надежность в течение длительного срока службы: На изделие действует 10-летняя гарантия, обслуживание не требуется
Технические характеристики соединительной коробки JBU-100-L-EP:
- Материал: стойкий к электростатическим зарядам стеклонаполненный полимер
- Монтаж: настенный/на опорном кронштейне
- Класс защиты: IP 66
- Тип ввода: кабель
- Количество входных отверстий: 4
- Крепление крышки: крепление винтами
- Макс. поперечное сечение проводника: 10 кв. мм
- Без выделения галогенов: да
- Количество соединительных хомутов: 6
- Классификация по степени опасности рабочей зоны: нормальные зоны; взрывоопасные зоны
Материалы и конструкции соединительной коробки JBU-100-L-EP:
| Корпус, крышка | Стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета |
| Винты крышки | Нерж. сталь |
| Прокладка крышки | Силоксановый каучук |
| Пластина заземления | Сталь, оцинкованная, голуб. |

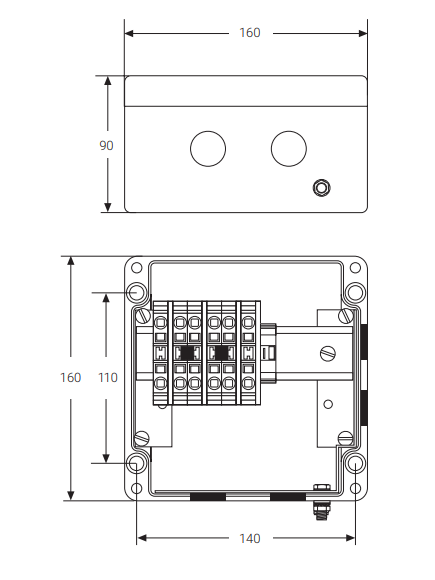

Номинальные размеры JBU-100-L-EP:
Характеристики
Код товара
113974-000
Производитель
Raychem
Вес
2,2 кг
Частота
50
Напряжение сети
220~240 В, 380~400 В
Максимальная температура окружающей среды
40
Минимальная температура окружающей среды
-40
Вид нагревательного кабеля
Саморегулирующийся
Клеммы
Пружинные, 2 фазы, 2 нейтрали, 2 заземления
Минимальная температура монтажа
-40
Вес погонного метра
2.2
Область применения нагревательного кабеля
Обогрев труб и трубопроводов, Обогрев резервуаров и емкостей
Вводы
4 x M25
Степень защиты оболочки
IP66
Макс. сечение жил
10 мм2 многопров., 10 мм2 однопров
Макс. рабочий ток
40
