Соединительная коробка JBM-100-E

Соединительная коробка JBM-100-E предназначен для подвода питания к нескольким (до трех) греющим кабелям BTV, QTVR, XTV, KTV или VPL. Набор сертифицирован FM, CSA, РТВ и Госгортехнадзором РФ для применения во взрывоопасных зонах.

JBM-100-E коробки Raychem выполняет функции соединительного набора и набора для прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм. Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ).

Неотверждаемый герметик (не содержащий силикона) в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание. Пружинные клеммы обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа.

Данная система подключения сертифицирована для применения в регионах МЭК. Соединительная коробка имеет два резьбовых ввода М25, одну заглушку и один пластмассовый сальник для силового кабеля.

Комплектация:

• соединительная коробка с клеммником - 1 шт.
• стойка - 1 шт.
• изолирующих манжеты для жил - 3 шт.
• жёлто-зелёные изоляционные трубки для оплетки - 3 шт.
• сальник М25 для силового кабеля диаметром 8-15 мм (–55°C / 70°C) - 1 шт.
• заглушки М25 - 2 шт.
• ключ - 1 шт.
• герметик - 1 шт.
• узел разгрузки напряжений - 1 шт.
• заглушки для кабельных уплотнений - 2 шт.

Технические характеристики:

• Тип соединения: не требующий горячего монтажа
• Материал: стойкий к электростатическим зарядам стеклонаполненный полимер
• Монтаж: на трубе
• Класс защиты: IP 66
• Количество входных отверстий: 2
• Кабельный ввод: М25
• С выбивными отверстиями для ввода кабеля: нет
• Крепление крышки: крепление винтами
• Макс. поперечное сечение проводника: 10 кв. мм
• Без выделения галогенов: да
• Количество соединительных хомутов% 6
• Классификация по степени опасности рабочей зоны: нормальные зоны; взрывоопасные зоны

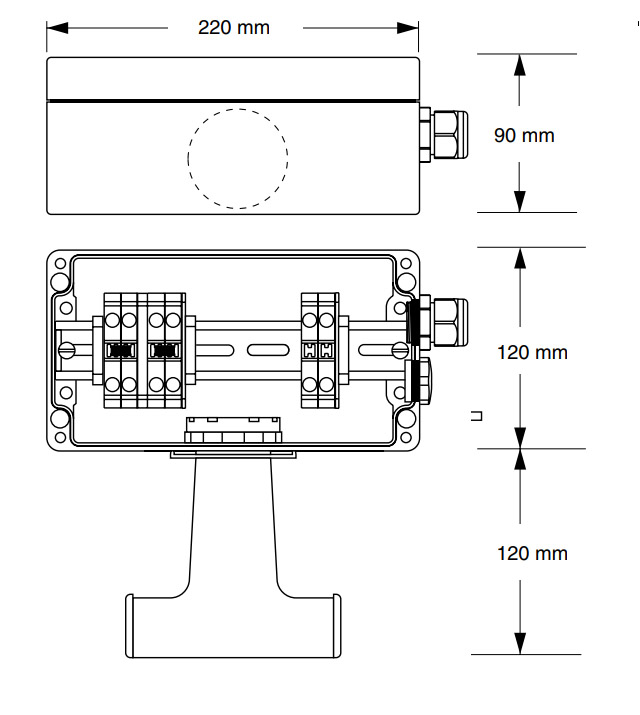

Номинальные размеры коробки JBM-100-E:

Высота 120 мм, ширина 220 мм,  длинна 90 мм.

Материалы конструкции коробки.

• Корпус, крышка и стойка: Стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета.
• Винты крышки: Нерж. сталь
• Прокладка крышки: Силоксановый каучук

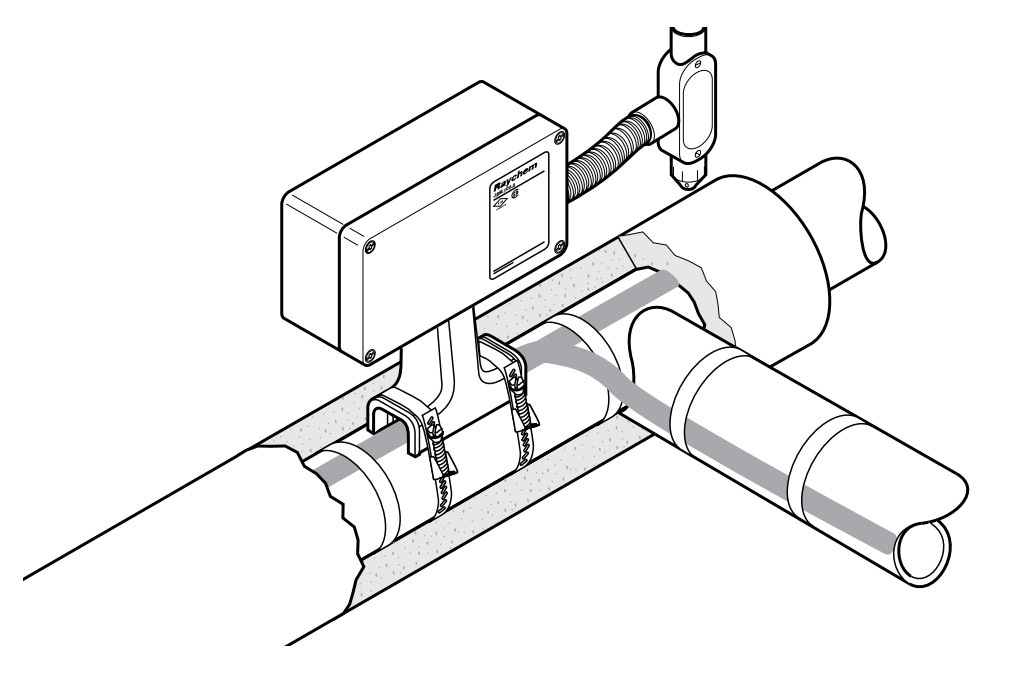

Способ монтажа JBM-100-E (831519-000) на трубе:
