Соединительная коробка JBS-100-L-EP

Набор для подключения питания nVent RAYCHEM JBS-100-L-EP предназначен для подвода питания к одному греющему кабелю nVent RAYCHEM BTV, QTVR, XTV, KTV или VPL. Набор сертифицирован для применения во взрывоопасных зонах.

Набор JBS-100-L-EP выполняет функции соединительного набора и набора для уплотнения прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм.

Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ). Неотверждаемый герметик в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание.

Оригинальная конструкция пружинных зажимов обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа. Набор выпускается в трех базовых комплектациях, учитывающих местные условия монтажа. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке.

JBS-100-L-EP предназначен для стран Европы и используется с бронированными кабелями. Соед. коробка имеет два резьбовых ввода М25, пластину заземления и внешний зажим заземления

Комплектация коробки JBS-100-L-EP:

• соединительная коробка с клеммником, пластиной заземления и зажимом заземления - 1 шт.
• светодиодный блок (для -L версии) -1 шт.
• стойка - 1 шт.
• изолирующая манжета для жил - 1 шт.
• жёлто-зелёная изоляционная трубка для оплетки - 1 шт.
• заглушка М25 - 1 шт.
• герметик - 1 шт.
• хомутик - 1 шт.

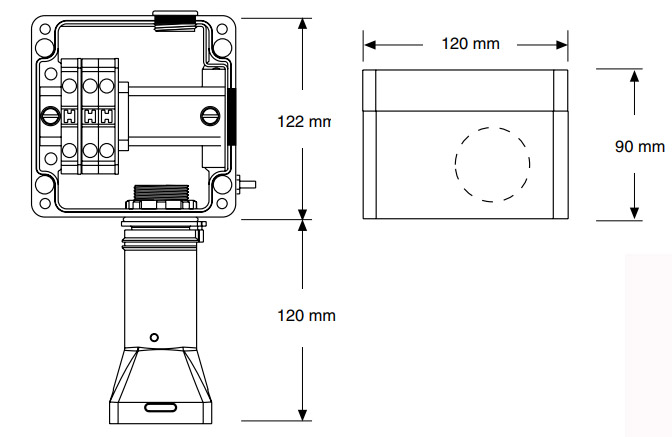

Номинальные размеры JBS-100-EP:

Высота 122 мм, ширина 120 мм, длинна  90 мм.

Материалы конструкции соединительной коробки.

Корпус, крышка и стойка: стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета.
Винты крышки: нерж. сталь.
Прокладка крышки: силоксановый каучу.
Пластина заземления: сталь, оцинкованная, голуб.

Светодиодная индикационная лампа

Цвет: Зеленый
Напряжение: 100-254 В перем. тока
Потребляемая мощность: < 1 Вт

Способ монтажа JBS-100-L-EP (075249-000) на трубе:
