Соединительная коробка JBS-100-E

Набор для подключения питания nVent RAYCHEM JBS-100-E предназначен для подвода питания к одному греющему кабелю nVent RAYCHEM BTV, QTVR, XTV, KTV или VPL. Набор сертифицирован для применения во взрывоопасных зонах.

Набор JBS-100-E выполняет функции соединительного набора и набора для уплотнения прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм. Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ).

Неотверждаемый герметик в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание. Оригинальная конструкция пружинных зажимов обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа.

Набор выпускается в трех базовых комплектациях, учитывающих местные условия монтажа.
JBS-100-E набор предназначен для стран Европы. Соединительная коробка имеет два резьбовых ввода М25, одну заглушку и один пластмассовый сальник для силового кабеля

Комплектация коробки JBS-100-E :

• соединительная коробка с клеммником - 1 шт.
• стойка - 1 шт.
• изолирующая манжета для жил - 1 шт.
• желто-зеленая изоляционная трубка для оплетки - 1 шт.
• сальник М25 для силового кабеля диаметром 8-17 мм - 1 шт.
• заглушка М25 -1 шт.
• герметик - 1 шт.
• хомутик - 1 шт

Технические характеристики соединительной коробки JBS-100-E :

• Тип соединения: не требующий горячего монтажа
• Материал: cтойкий к электростатическим зарядам стеклонаполненный полимер
• Монтаж: на трубе
• Класс защиты: IP66
• Количество входных отверстий: 2
• Кабельный ввод: М25
• С выбивными отверстиями для ввода кабеля: нет
• Крепление крышки: крепление винтами
• Макс. поперечное сечение проводника: 10 кв. мм
• Без выделения галогенов: да
• Количество соединительных хомутов: 3

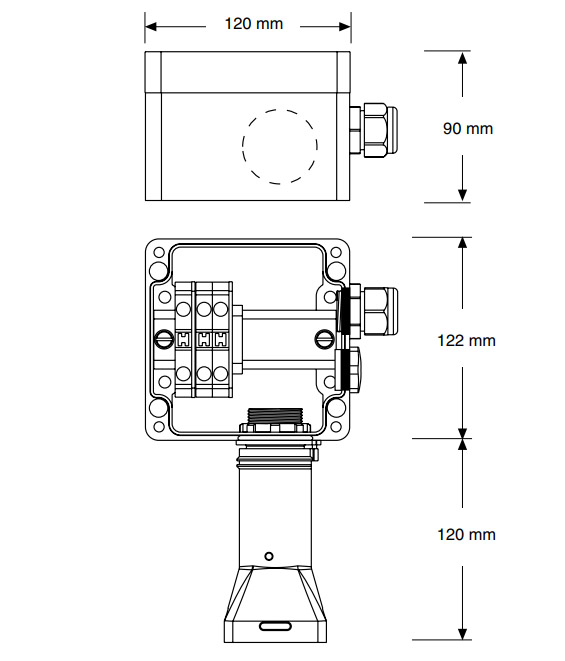

• Высота - 242 мм; ширина - 120 мм; глубина - 90 мм
• Классификация по степени опасности рабочей зоны: нормальные зоны и взрывоопасные зоны
