IEK-25-04 Набор для уплотнения прохода через теплоизоляцию

Наборы для уплотнения прохода через теплоизоляцию IEK-25-PIPE и IEK-25-04 предназначены для защиты греющих кабелей при проходе через кожух теплоизоляции.

Они могут использоваться как с греющими кабелями BTV, QTVR, XTV, KTV и VPL (только IEK-25-PIPE), так и с силовыми кабелями с внешним диаметром от 8 до 17 мм, во взрывоопасных и нормальных зонах. Сальник и уплотнительная втулка в составе каждого набора обеспечива ют разгрузку от напряжений и защиту от воздействия окружающей среды. Набор IEK-25-PIPE состоит из простой целиковой трубки, прикрепляемой к трубе, а не к кожуху теплоизоляции. Такая конструкция позволяет проводить монтаж греющего кабеля независимо от монтажа теплоизоляции. Для набора IEK-25-PIPE необходимо отдельно заказывать два хомута.

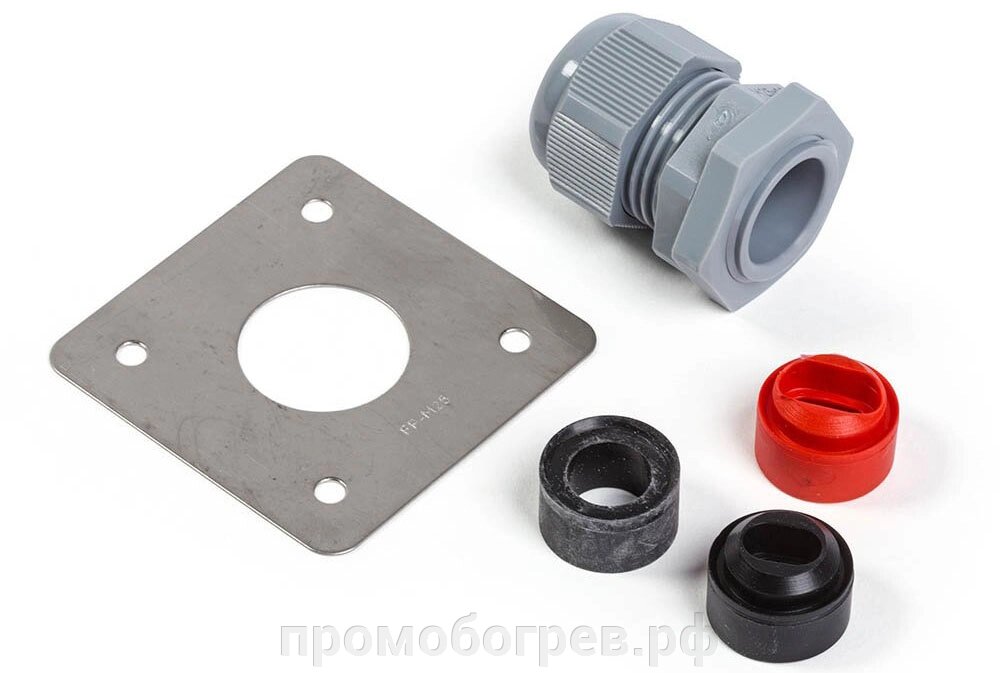

Набор IEK-25-04 состоит из пластины из нержавеющей стали, прикрепля емой к кожуху теплоизоляции, поэтому он может применяться также для монтажа на других объектах, помимо трубы. Входящие в комплект сальник и уплотнительная втулка обеспечивают требуемую герметизацию. В зависимости от типа кабеля (греющий или силовой) следует использовать различные уплотнительные втулки.

Наборы для прохода через теплоизоляцию предназначены для защиты силовых кабелей, греющих кабелей Raychem при прохождении через слой теплоизоляционного материала на трубопроводах, резервуарах или сосудах.

Данные наборы обеспечивает разгрузку от натяжения и герметизацию места ввода, сертифицированы для применения во взрывоопасных зонах (кроме IEK-20-М).

• IEK-20-M    M20 / греющие кабели HWAT или FS-x-2X / монтаж на обшивке, только для невзрывоопасных зон
• IEK-20-PI    M20 / греющие кабели XPI или силовые кабели (5-13 мм) / монтаж на обшивке / парная комплектация
• IEK-20-CON    M20 / для параллельных греющих кабелей и кабелей питания (5-13 мм) / монтаж на трубе / с использованием системы кабелепроводов CCON20
• IEK-25-04    M25 / для параллельных греющих кабелей и кабелей питания (8-17 мм) / монтаж на обшивке
• IEK-25-PIPE    M25 / для параллельных греющих кабелей и кабелей питания (8-17 мм) / монтаж на трубе
• IEK-25-CON    M25 / для параллельных греющих кабелей и кабелей питания (8-17 мм) / монтаж на трубе / с использованием системы кабелепроводов CCON25
