Соединительная коробка JBS-100-EP

Соединительная коробка RAYCHEM JBS-100-EP (158251-000 )предназначена для подвода питания к одному греющему кабелю nVent RAYCHEM BTV, QTVR, XTV, KTV, или VPL. Набор сертифицирован для применения во взрывоопасных зонах.

Набор JBS-100-EP выполняет функции соединительного набора и набора для уплотнения прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм.

Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ). Неотверждаемый герметик в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание.

Оригинальная конструкция пружинных зажимов обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа. Набор выпускается в трех базовых комплектациях, учитывающих местные условия монтажа. В любой комплектации доступна также версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхъярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке

Комплектация соединительной коробки JBS-100-EP:

• -1 соединительная коробка с клеммником, пластиной заземления и зажимом заземления
• -1 светодиод. блок (для -L версии)
• -1 стойка 1 изолирующая манжета для жил
• -1 желто-зеленая изоляционная трубка для оплетки
• -1 заглушка М25
• -1 увлажняющая салфетка
• -1 хомутик

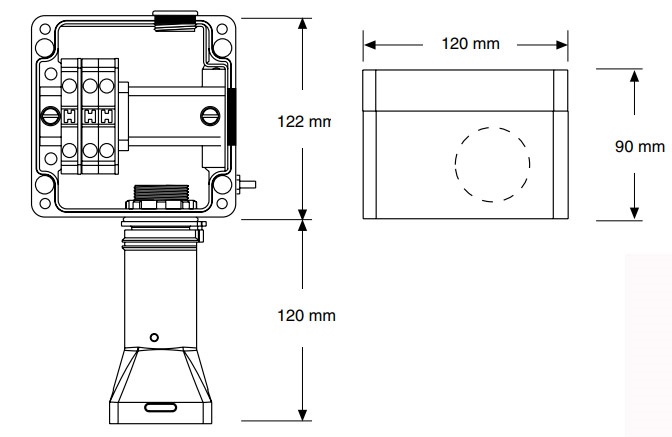

Номинальные размеры коробки JBS-100-EP 158251-000:

-Корпус, крышка и стойка: стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета.
-Винты крышки: нерж. сталь.
-Прокладка крышки: силоксановый каучу.
-Пластина заземления: сталь, оцинкованная, голуб.

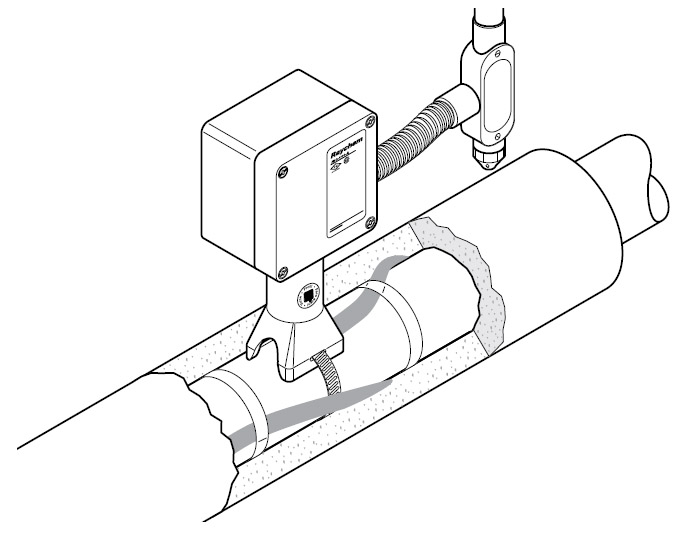

Способ монтажа JBS-100-EP на трубе:
